Mercedes-Benz Service Manual Automatic Climate Control Model 124

Mercedes-Benz Service Manual Automatic Climate Control Model 124 | PDF

Manual técnico Mercedes-Benz para el sistema Automatic Climate Control del Model 124, especialmente útil para diagnóstico, reparación, mantenimiento y restauración de modelos W124 clásicos.

Esta edición reúne información técnica de fábrica para los sistemas de aire acondicionado y climatizador automático instalados en modelos Mercedes-Benz Model 124, incluyendo versiones sedán, coupé y familiar según año, chasis y equipamiento del vehículo.

La información está organizada por grupos técnicos y números de trabajo, con procedimientos de identificación, comprobación, desmontaje, instalación, ajuste y reparación de componentes del sistema de climatización.

A diferencia de un manual general de mantenimiento, esta publicación está enfocada específicamente en climatización Mercedes-Benz W124, con diagramas eléctricos, pruebas de funcionamiento, sensores, válvulas, elementos de vacío, unidad de control, compresor, evaporador, condensador y componentes relacionados.

El alcance del manual puede revisarse con más detalle en la pestaña Índice completo, donde se listan los grupos técnicos y operaciones incluidas.

Temas principales del manual de climatización Mercedes-Benz Model 124

• Instrucciones de uso del manual de servicio Mercedes-Benz
• Identificación de motor, vehículo, chasis y modelos aplicables
• Ubicación del número de identificación del vehículo
• Desmontaje e instalación del intercambiador de calor
• Control del nivel de aceite en el compresor de aire acondicionado
• Desmontaje e instalación del compresor A/C según motor

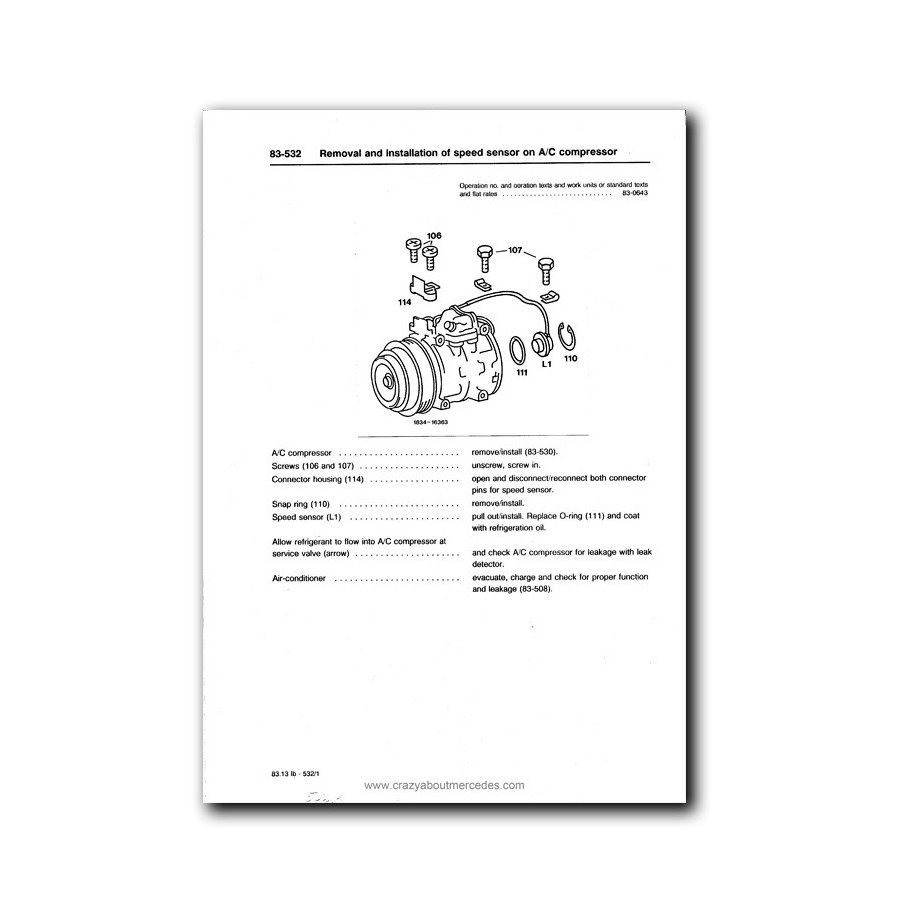

• Sensor de velocidad del compresor y sello del eje del compresor
• Embrague electromagnético, bobina solenoide y resistencia del ventilador auxiliar
• Condensador, depósito de fluido, presostatos e interruptores de presión
• Sensor de temperatura del evaporador y sensor de temperatura exterior
• Válvula de expansión, evaporador y motor del ventilador
• Unidad de aire acondicionado / control automático de temperatura
• Interruptores, válvulas conmutadoras y elementos de vacío
• Descripción de funcionamiento del Automatic Climate Control
• Pruebas de funciones, calidad de regulación, impulso, componentes eléctricos y corte del compresor
• Diagramas eléctricos, pruebas de capacidad frigorífica, presión de aspiración y alta presión
• Control de fugas del sistema de vacío de compuertas
• Monoválvula, bomba de circulación, unidad de control, sensores y regulador electrónico del ventilador

Modelos incluidos en este manual Mercedes-Benz:

• Serie W124: 260 E, 300 E, 300 CE, 300 TE, 300 D Turbo y 300 TD Turbo

Aplicación técnica principal:

• Model 124.026: 260 E
• Model 124.030: 300 E
• Model 124.050: 300 CE
• Model 124.090: 300 TE
• Model 124.133: 300 D Turbo
• Model 124.193: 300 TD Turbo

Importante: Este manual corresponde al sistema Automatic Climate Control Mercedes-Benz aplicado en modelos Model 124 desde el año modelo 1986. Para aplicar correctamente cada procedimiento, deben verificarse siempre el modelo exacto, año, mercado, número de chasis, motorización, sistema instalado y equipamiento del vehículo.

La edición digital permite consultar rápidamente los distintos grupos técnicos mediante marcadores internos, facilitando la búsqueda por sistema, número de operación, componente o modelo desde ordenador, tableta o teléfono móvil.

Características del artículo:

• Formato: PDF
• Idioma: Inglés
• Páginas: 292
• Tamaño de archivo: 55,9 MB
• Método de envío: Enlace de descarga

Preguntas frecuentes

¿Este manual sirve para Mercedes-Benz W124?

Sí. Está orientado a modelos Mercedes-Benz Model 124 equipados con sistema de aire acondicionado y Automatic Climate Control, incluyendo versiones sedán, coupé y familiar según año, chasis y motorización.

¿Qué sistemas de climatización incluye?

Incluye información técnica del sistema de aire acondicionado y Automatic Climate Control, con procedimientos de diagnóstico, pruebas, desmontaje, instalación y reparación de componentes.

¿Incluye diagramas eléctricos y sistema de vacío?

Sí. El manual incluye diagramas eléctricos, pruebas de componentes eléctricos, elementos de vacío, válvulas conmutadoras, sensores, unidad de control y procedimientos de diagnóstico.

¿Incluye reparación del aire acondicionado?

Sí. Cubre compresor A/C, nivel de aceite, sensor de velocidad, embrague electromagnético, condensador, depósito de fluido, presostatos, válvula de expansión, evaporador y pruebas de capacidad frigorífica.

¿Es útil para restauración de sistemas de climatización Mercedes-Benz clásicos?

Por su cobertura específica del Automatic Climate Control del Model 124, es una referencia útil para diagnóstico, mantenimiento, reparación y restauración de sistemas originales Mercedes-Benz W124.

¿El archivo se entrega impreso?

No. Este artículo corresponde a una versión digital en PDF, con entrega inmediata después de la compra. El archivo incluye organización técnica por grupos y números de trabajo, lo que facilita ubicar rápidamente procedimientos, diagramas, pruebas y operaciones de reparación. Puede consultarse desde ordenador, tableta o teléfono móvil, o imprimirse por secciones si se necesita trabajar junto al vehículo.
